產品名稱：A61Y-320彈簧微啟式安全閥
產品標簽：安全閥，彈簧微啟式安全閥
更新時間：2019/5/4 11:23:31
上一個產品： A49H-40主安全閥
下一個產品：A42F46-16C襯氟安全閥
在線客服：
在線訂購：在線訂購
產品詳情

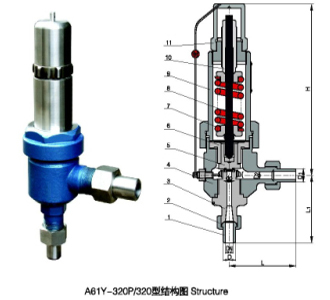

A61Y-320彈簧微啟式安全閥產品概述
A61H/Y-160,A61H/Y-320適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上，A61Y-160P, A61Y-320P適用于工作溫度≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。
 |
主要零部件材料：
外形尺寸和連接尺寸
| NO. | 零件名稱 | A61H-C A61Y-C材料 | A61Y-P材料 |
| 1 | 接頭 | 20 | 1Cr18Ni9Ti |
| 2 | 接頭螺母 | 35 | 1Cr18Ni9Ti |
| 3 | 閥座 | 2Cr13 | 1Cr18Ni9Ti |
| 4 | 閥體 | 35/35CrMoA | 1Cr18Ni9Ti |
| 5 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti |
| 6 | 導向套 | 2Cr13 | 1Cr18Ni9Ti |
| 7 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 |
| 8 | 閥桿 | 2Cr13 | 2Cr13 |
| 9 | 閥蓋 | ZG230-450 | 1Cr18Ni9Ti |
| 10 | 調節螺桿 | 45 | 2Cr13 |
| 11 | 閥帽 | ZG200-400 | 1Cr18Ni9Ti |
| 密封面材料 | "Y"型堆焊Co基硬質合金,"H"型堆焊D507 | ||
外形尺寸和連接尺寸
| 公稱壓力 | 公稱通徑 | |||||||
| d0 | D | D1 | D2 | L | L1 | H | ||
| 16 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 78 |
| 15 | 8 | 22 | 18 | 16 | 115 | 135 | 85 | |
| 20 | 10 | 28 | 22 | 20 | 115 | 135 | 135 | |
| 25 | 12 | 35 | 26 | 24 | 160 | 165 | 142 | |
| 32 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 80 |
| 15 | 8 | 25 | 17 | 15 | 115 | 135 | 90 | |
| 20 | 10 | 30 | 22 | 20 | 115 | 135 | 140 | |
| 25 | 12 | 38 | 26 | 24 | 160 | 165 | 148 | |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
