產品名稱：H72W/Y對夾式高壓止回閥

產品標簽：止回閥，對夾式高壓止回閥

更新時間：2019/5/25 16:34:57

上一個產品： H72H對夾立式止回閥

下一個產品：H71H/W對夾升降式止回閥

在線客服：

在線訂購：在線訂購

產品詳情

H72W/Y對夾式高壓止回閥產品概述：

H72W/H72Y對夾式高壓止回閥適用于公稱壓力PN1.0MPa～42.0MPa、Class150～2500mm;公稱通徑DN15～1200mm、NPS1/2～48;工作溫度196～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽，油品、硝酸、醋酸、強氧化性介質用尿素等多種介質。

H72W/Y對夾式高壓止回閥標準規范

1、設計與制造：API594、API6D、JB/T8937：

2、結構與長度：API1594、AP16D、DIN3202、JB/T8937

3、壓力-溫度等級：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74

4、試驗與檢驗：AP1598、JB/T9092

5、配管法蘭：JB/T74～90、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47

H72W/Y對夾式高壓止回閥性能規范

型號	公稱壓力 PN（MPa）	試驗壓力p（MPa）		工作壓力 p/MPa	工作溫度 /℃	工作介質
型號	公稱壓力 PN（MPa）	殼體	密封	工作壓力 p/MPa	工作溫度 /℃	工作介質
H72Y-160	16	24	16	16	≤200	氮、氫、銅按、氨氣、堿液
H72Y-320	32	48	32	32		氮、氫、銅按、氨氣、堿液
H72W-220R	22	33	22	22		尿素、甲胺
H72W-320R	32	48	32	32		尿素、甲胺

H72W/Y對夾式高壓止回閥主要零件材料

零件名稱	閥座、閥瓣	閥蓋	閥體	O形圈
H72Y-160 H72Y-320	鉻鋼	碳鋼	鉻鋼	氟26-41橡膠
H72W-220R H72W-320R	鉻鎳鉬不銹			氟26-41橡膠

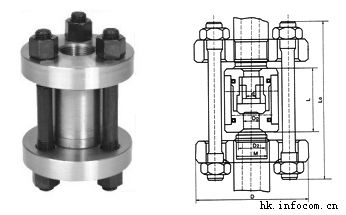

H72W/Y對夾式高壓止回閥主要外形尺寸

公稱通徑	尺寸（mm)						重量 (kg)
公稱通徑	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	95	42	12	M24	60	158	4.1
25	105	50	15	M33	65	163	6.9
32	115	62	25	M42	80	180	8.0
40	165	88	32	M52	90	230	15
50	165	88	39	M64	115	265	27
365	200	116	53	M80	140	315	49
80	225	138	60	M100	160	360	88
100	260	160	76	M125	180	420	91
125	300	195	90	M155	200	460	115
150	330	212	120	M175	220	500	145
200	400	250	176	M215	240	570	160

H72W/Y對夾式高壓止回閥主要外形尺寸

公稱通徑 DN（mm）	尺寸（mm）						重量 (kg)
公稱通徑 DN（mm）	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	105	50	12	M33	65	158	4.5
25	115	62	23	M42	80	180	7.3
32	135	70	29	M48	90	200	8.7
40	165	88	34	M52	115	255	17
50	200	116	53	M80	140	300	30
65	225	138	60	M100	160	345	56
80	260	160	68	M125	180	410	92
100	300	195	85	M155	200	470	109
125	330	212	120	M175	220	510	135
150	400	250	135	M215	240	570	160
200	480	320	176	M265	280	670	180

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
