產品名稱：HH46X微阻緩閉蝶式止回閥
產品標簽：止回閥，微阻緩閉蝶式止回閥
更新時間：2019/5/22 9:59:30
上一個產品： HH44X微阻緩閉止回閥
下一個產品：H42X升降式底閥
在線客服：
在線訂購：在線訂購
產品詳情
HH46X微阻緩閉蝶式止回閥產品概述：
HH46X、HDH48X、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流叉能有效地限制破壞性水錘保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長油壓、緩閉不受介質影響有較好節能效果等特點。
HH46X微阻緩閉蝶式止回閥主要零件材料
零件名稱 |
閥體 |
閥瓣 |
閥桿、油 |
彈 簧 |
閥 座 |
材 料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁腈橡膠 |
HH46X微阻緩閉蝶式止回閥主要技術參數
型號 |
公稱 |
強度試驗壓力 |
密封 |
適用 |
適用 |
緩閉 |
HH46X |
1.0 |
1.5 |
1.1 |
≤80 |
清水 |
≤60秒 |
1.6 |
2.4 |
1.76 |
||||
2.5 |
3.75 |
2.75 |

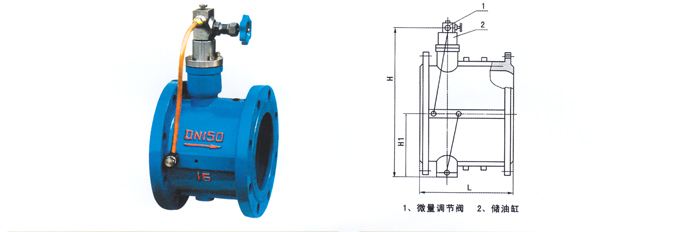

HH46X微阻緩閉蝶式止回閥主要外形尺寸
公稱壓力 |
公稱通徑 |
尺 寸fmm) |
||
L |
H |
H1 |
||
1 1.6 2.5
|
40 |
140 |
200 |
88 |
50 |
150 |
215 |
98 |
|
65 |
170 |
225 |
108 |
|
80 |
180 |
235 |
118 |
|
100 |
190 |
280 |
130 |
|
125 |
200 |
290 |
148 |
|
150 |
210 |
310 |
172 |
|
200 |
230 |
350 |
210 |
|
250 |
250 |
415 |
240 |
|
300 |
270 |
450 |
264 |
|
350 |
290 |
480 |
297 |
|
400 |
310 |
550 |
324 |
|
450 |
330 |
585 |
351 |
|
500 |
350 |
640 |
379 |
|
600 |
390 |
720 |
434 |
|
700 |
430 |
780 |
491 |
|
800 |
470 |
840 |
549 |
|
900 |
510 |
990 |
600 |
|
1000 |
550 |
1050 |
655 |
|
1200 |
630 |
1210 |
770 |
|
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
