當前的位置：閥門 > 產品中心 > 陶瓷閥

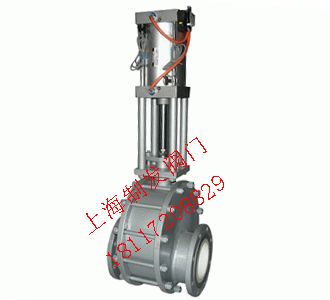

產品名稱：Z644TC-16C陶瓷平行雙閘板閘閥

產品標簽：陶瓷閥，陶瓷平行雙閘板閘閥

更新時間：2019/5/6 16:23:04

上一個產品： Z643TC-16C氣動陶瓷單閘板閥

下一個產品：PZ73TC-16C陶瓷刀閘閥

在線客服：

在線訂購：在線訂購

產品詳情

陶瓷平行雙閘板閘閥產品概述：

陶瓷平行雙閘板閘閥或稱干灰閥，是陶瓷閘閥的一種。故其結構與工作原理與陶瓷閘閥一致，其啟閉體（閥板）由閥桿帶動閥座密封面作升降運動，可接通或截?cái)嗔黧w的通道。主要用于干粉物料的進、放料及輸送管道上，作截止和接通介質通道用，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨痘议y，具有密封性能好、啟動負荷小、卡灰及積灰現象少、耐磨性強、使用壽命長的特點。

陶瓷平行雙閘板閘閥工作原理：

陶瓷平行雙閘板閘閥的工作原理：借助氣缸或手輪提供的外動力，閥桿帶動閥板上下移動實現閥門的啟閉，閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接觸，實現密封。其中，氣動陶瓷雙閘板閥的工作原理為：當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。

陶瓷平行雙閘板閘閥結構特點：

1、閥板、閥座均采用增韌工程陶瓷制造，耐沖刷、耐磨損性能優良；

2、兩閘板之間設置有彈簧，以彈簧雙向柔性預緊壓力來實現自緊式密封，具有低壓雙向密封，啟閉過程無卡塞及積灰現象的性能；

3、閥門啟閉過程中，閥板子旋轉與閥座均勻磨合，密封性能持久耐用；

4、處于干粉介質中的密封面在頻繁啟閉過程中磨損均勻，關閉密封性能高，使用壽命長；

5、閥體對通道采用偏心設計，在閥板開啟排泄物料時會產生物料渦流，物料渦流會清掃閥體內腔的卡塞物料，另設計有吹灰口，以便于通過外接氣源來輔助清除閥門內的積灰及檢修閥門時使用。

陶瓷平行雙閘板閘閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	6	中閥體	WCB
2	閥座	結構陶瓷	7	填料	柔性石墨
3	閥板	WCB+結構陶瓷	8	填料壓蓋	WCB
4	閥板座	WCB	9	支柱	25#
5	螺母	25#	10	氣動裝置	成品件

陶瓷平行雙閘板閘閥外形結構圖：

陶瓷平行雙閘板閘閥連接尺寸：

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.0	215	160	125	16	510	4-Φ18
65		220	180	145	18	580	4-Φ18
80		260	195	160	20	610	8-Φ18
100		260	215	180	20	670	8-Φ18
125		310	245	210	22	780	8-Φ18
150		310	280	240	24	850	8-Φ23
175		310	310	270	26	950	8-Φ23
200		310	335	295	26	1050	8-Φ23
250		450	405	350	30	1190	12-Φ25
300		480	460	400	30	1350	12-Φ25

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
