J11T內螺紋截止閥產品概述：
J11T/J11X 內螺紋截止閥只供全開、全關各類管路或設備上的介質運行之用，不允許作節流用。手輪順時針旋轉為關閉，反之開啟，介質流向與閥體箭頭一致，不得借助任何杠桿開關。
公稱壓力：PN1.6MPa
適用介質：水、蒸汽輕質石油及非腐蝕性介質
J11T內螺紋截止閥設計與制造標準
設計與制造：GB12233
結構長度：GB12221
螺紋連接尺寸：GB/T15918.1-93
檢驗與實驗：GB/T13927
J11T內螺紋截止閥主要技術參數
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 | |
| 強度 | 密封 | ||||
| J11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水、蒸氣 |
| J11X-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水 |
J11T內螺紋截止閥主要零件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 灰鑄鐵 |
| 閥桿 | 碳鋼 |
| 密封圈 | 黃銅 |
| 手輪 | 灰鑄鐵 |

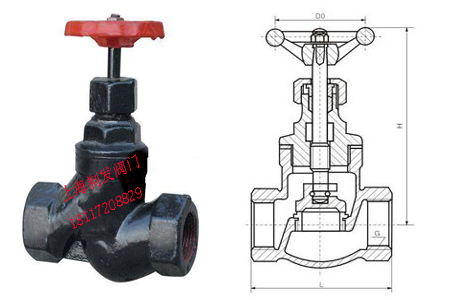

J11T內螺紋截止閥主要外形尺寸
| 型號 | 公稱壓力 | 尺寸(mm) | 重量kg | ||
| DN(mm) | L | H | D0 | ||
| J11T-16 J11X-16 |
15 | 65 | 100 | 60 | 0.66 |
| 20 | 75 | 104 | 60 | 0.92 | |
| 25 | 90 | 120 | 75 | 1.53 | |
| 32 | 105 | 124 | 75 | 1.9 | |
| 40 | 120 | 136 | 100 | 2.4 | |
| 50 | 140 | 148 | 100 | 3.4 | |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
